معرفی پروژه

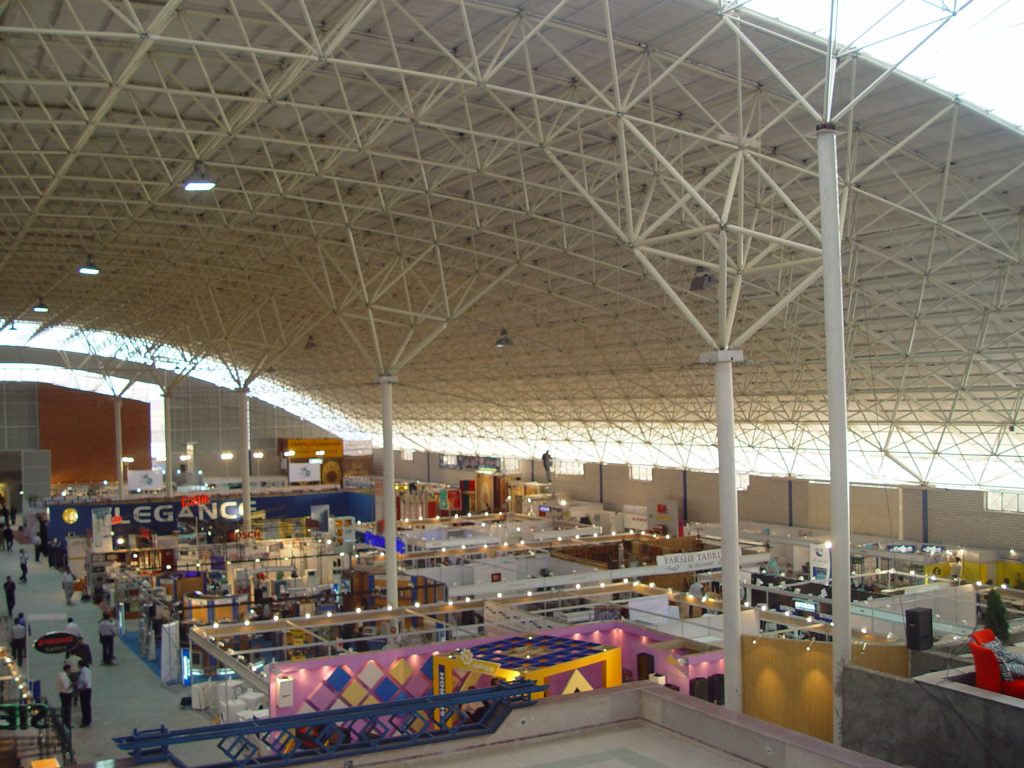

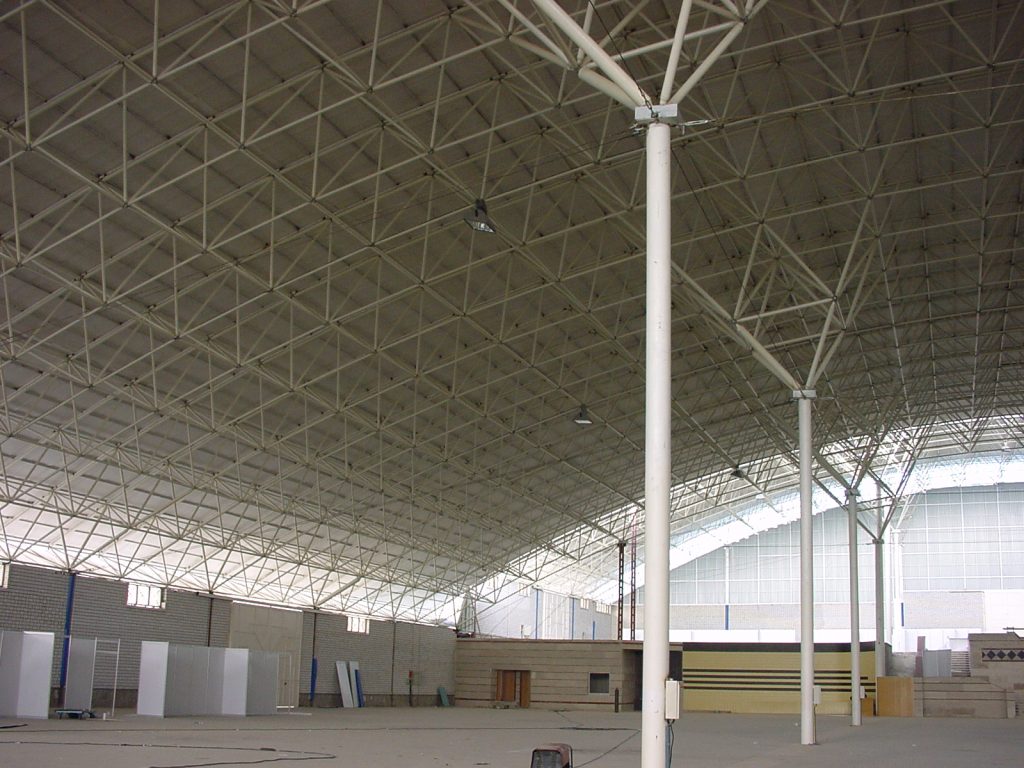

پروژه سازه فضاکار نمایشگاه بینالمللی تبریز مربوط به سالن امیرکبیر یکی از بزرگترین پروژههای دهانه وسیع کشور محسوب میشود که توسط شرکت ایران اسپیس فریم طراحی، محاسبه و اجرا شده است. این سازه فضاکار با هدف ایجاد پوشش وسیع بدون ستون برای فضای نمایشگاهی طراحی شد تا امکان استفاده حداکثری از فضای داخلی فراهم شود.
اجرای این پروژه در سال ۱۳۸۲ و طی مدت چهار ماه انجام شد و از نظر ابعاد و پیچیدگی مهندسی، جزو سازههای شاخص نمایشگاهی کشور به شمار میآید.
مشخصات ابعادی و وزنی
ابعاد سازه: ۱۴۰ × ۷۲ متر
ارتفاع سازه: ۱۸ متر
خیز قوس: ۱۲ متر
مساحت کل: ۱۱۰۰۰ متر مربع
وزن تقریبی سازه: ۲۲۰ تن
این ابعاد نشاندهنده اجرای یک سازه فضاکار دهانه بزرگ با ظرفیت باربری بالا و طراحی مهندسی پیشرفته است.
سیستم سازه و فرم معماری

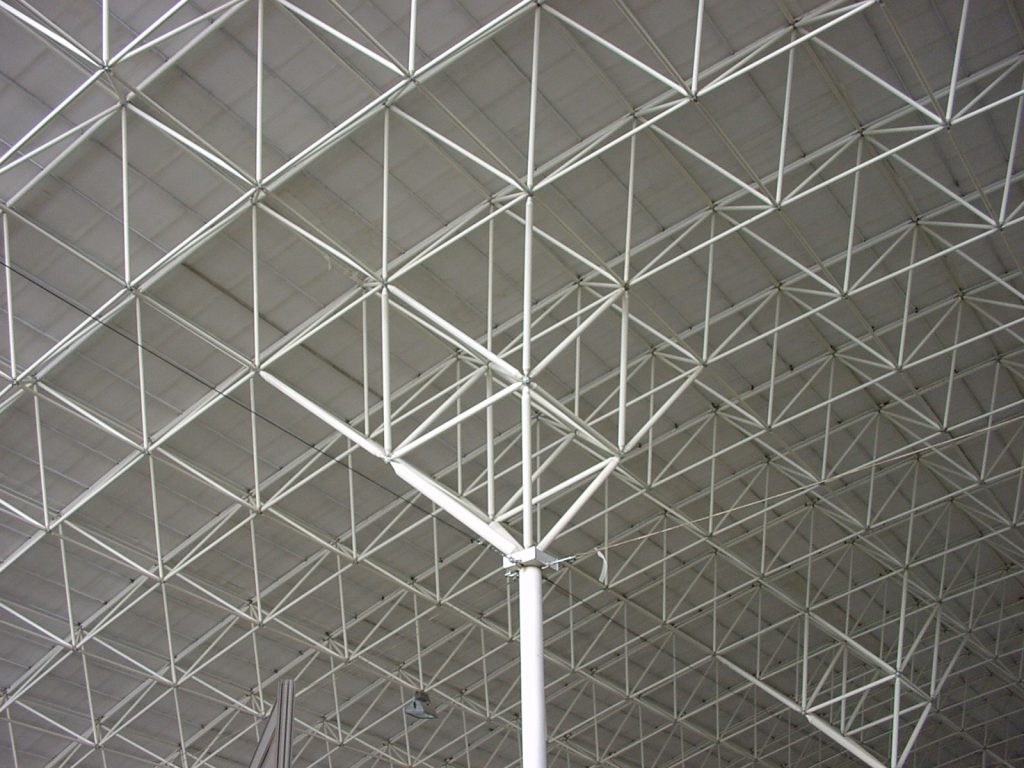

نوع سیستم: سازه گوی و مخروط (سیستم MERO)

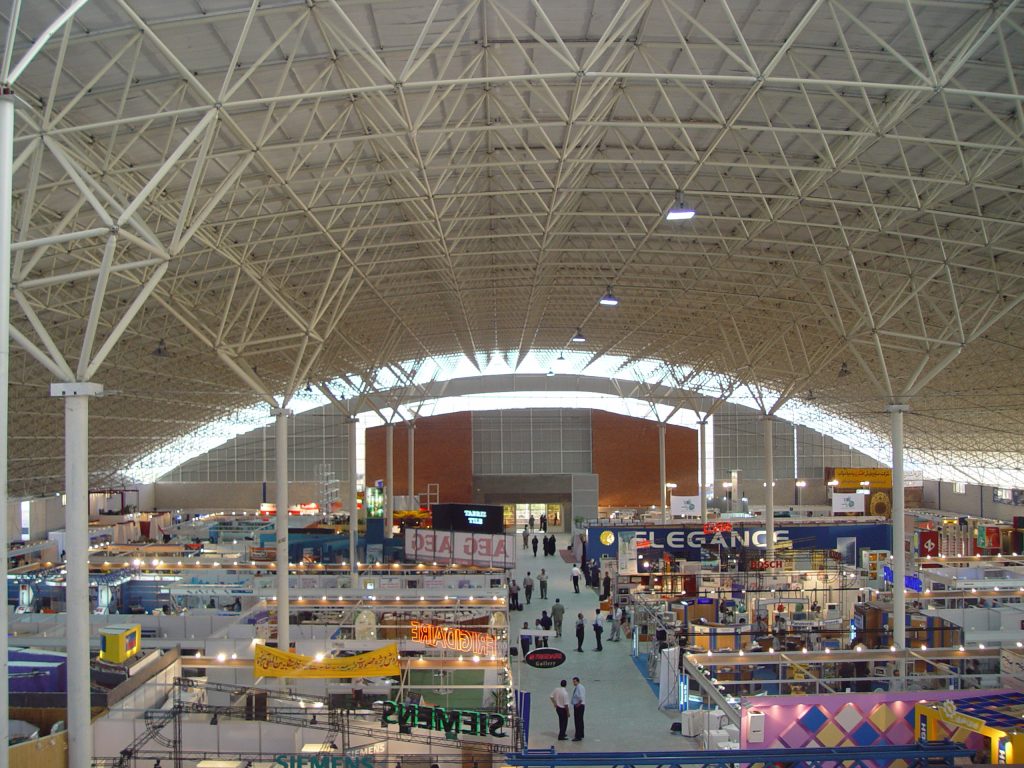

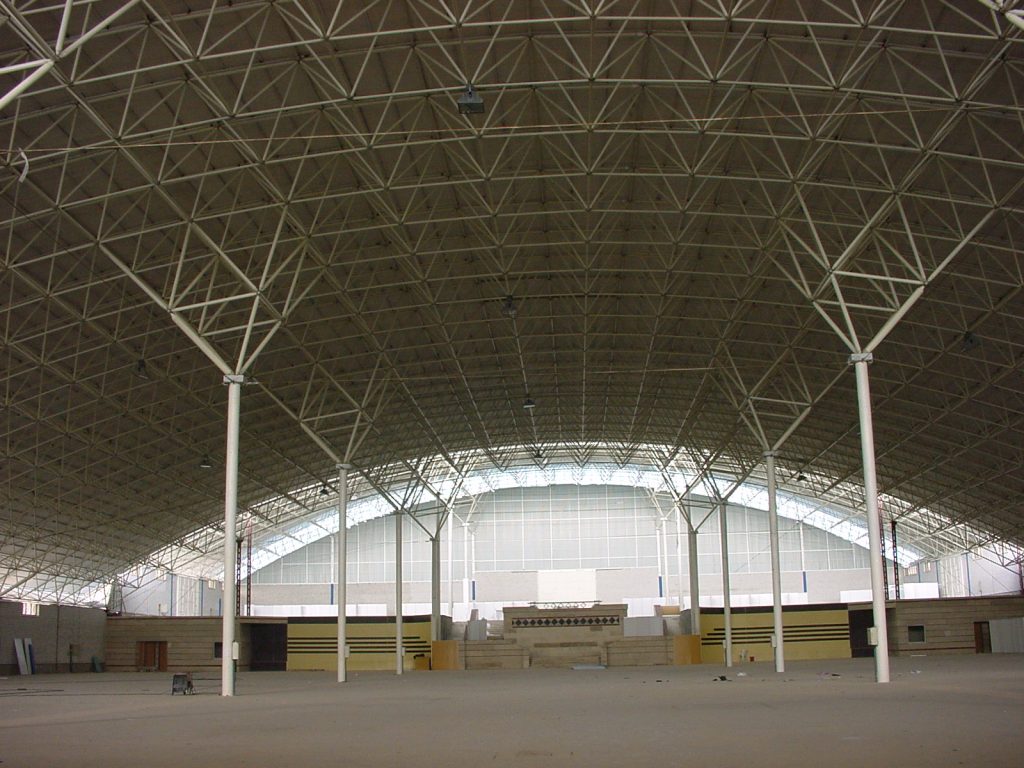

فرم: چلیک قوسی
سیستم تکمیلی: کابل مهاربند
ترکیب سیستم فضاکار با کابلهای مهاری باعث افزایش پایداری، کنترل تغییر شکل و توزیع تنش در کل سازه شده است. این ساختار، نمونهای از سازه سهبعدی فلزی پیشرفته محسوب میشود که در پروژههای نمایشگاهی بزرگ کاربرد دارد.
متریال و مشخصات فنی
اعضای اصلی: لوله گازی صنعتی
پوشش: رنگ پودر الکترواستاتیک مقاوم
جنس اتصالات: فولاد ST37
جنس گرهها: فولاد CK45
پیچها: گرید 8.8 و 10.9
این ترکیب متریالی باعث شده سازه علاوه بر استحکام، در برابر خوردگی و شرایط محیطی نیز عملکرد طولانیمدت داشته باشد.
ویژگیهای مهندسی سازه

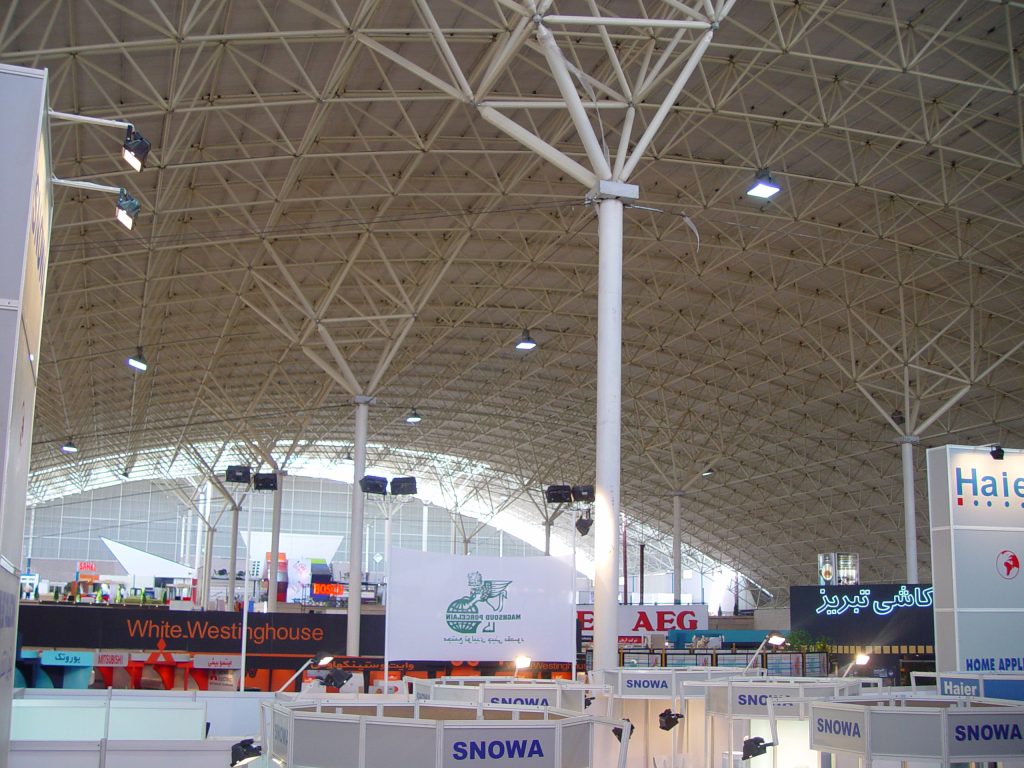

این سقف فضاکار نمایشگاهی با ساختار شبکهای مهندسیشده، قابلیت تحمل بارهای گسترده و نیروهای محیطی را دارد. طراحی مدولار و اتصالات پیچومهرهای، سرعت اجرای بالا و دقت نصب را تضمین کرده است.
مزیتهای اصلی:
پوشش دهانه وسیع بدون ستون
سازه سبک فلزی با مقاومت بالا
توزیع یکنواخت بار
کاهش مصرف مصالح
اجرای سریع سازه صنعتی
مزایای اجرای پروژه
اجرای این پوشش فلزی فضایی امکان ایجاد یک سالن نمایشگاهی بزرگ، ایمن و استاندارد را فراهم کرده است. فرم قوسی سازه علاوه بر افزایش مقاومت، جلوه معماری مدرن و چشمنواز به فضای نمایشگاهی داده است.
جمعبندی پروژه
پروژه سالن امیرکبیر نمایشگاه تبریز نمونهای موفق از طراحی و اجرای سازه فضاکار صنعتی در مقیاس بزرگ است که با بهرهگیری از فناوری سیستم MERO، متریال استاندارد و اجرای تخصصی توسط ایران اسپیس فریم، به یکی از سازههای شاخص نمایشگاهی کشور تبدیل شده است.
