معرفی پروژه
پروژه سازه فضاکار عوارضی بزرگراه قزوین رشت یکی از نمونههای موفق اجرای پوششهای مدرن حملونقل جادهای است که توسط شرکت ایران اسپیس فریم طراحی، محاسبه و اجرا شده است. این سازه فضاکار با هدف ایجاد سقف مقاوم، سبک و بدون ستون برای ایستگاه عوارضی طراحی شد تا علاوه بر افزایش ایمنی، جریان عبور خودروها نیز بدون محدودیت انجام شود.
این پروژه در سال ۱۳۸۶ طی مدت شش ماه اجرا شده و به دلیل ترکیب فرمهای قوسی و تخت، نمونهای مهندسیشده از سازههای پیشرفته فضایی در زیرساختهای حملونقل کشور محسوب میشود.
مشخصات ابعادی و وزن سازه
ابعاد سازه اول: ۴۸ × ۳۰ متر
ابعاد سازه دوم: ۶۰ × ۳۰ متر
ارتفاع: ۱۰ متر
مساحت کل: ۳۲۰۰ متر مربع
وزن تقریبی سازه: ۶۴ تن
این مشخصات نشاندهنده اجرای یک سازه فضاکار دهانه وسیع با طراحی دقیق باربری و پایداری سازهای است.
سیستم سازه و فرم طراحی
سیستم سازه: گوی و مخروط (MERO)

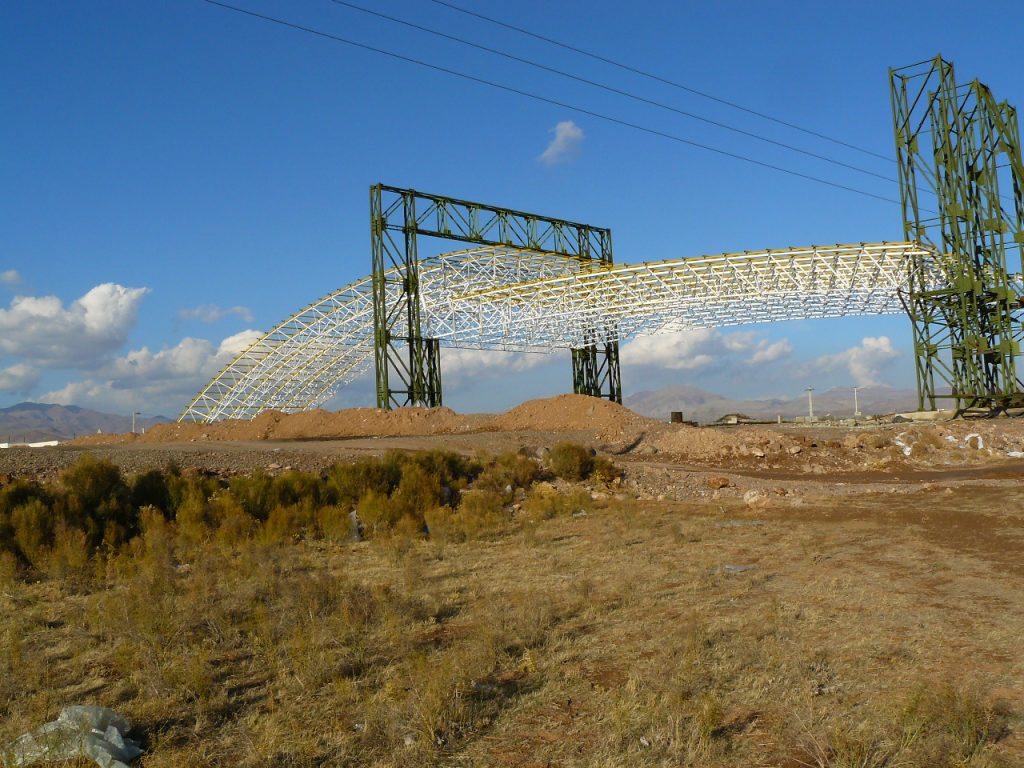

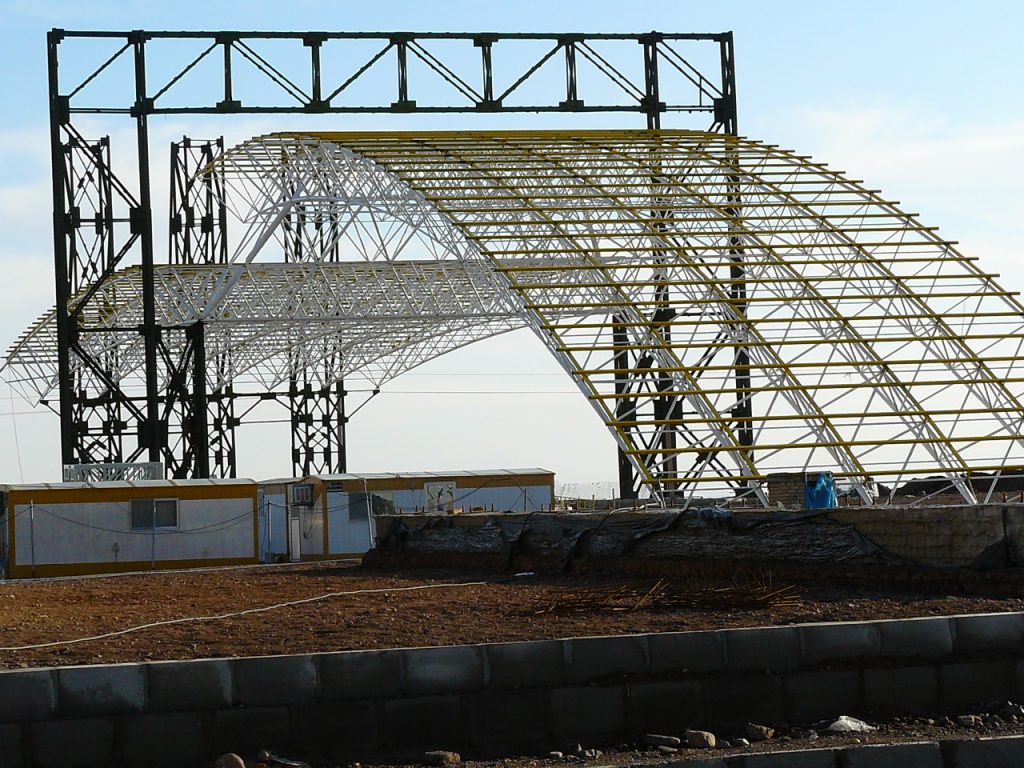

فرمها: چلیک قوسی + سازه تخت ترکیبی
ترکیب این دو فرم باعث افزایش انعطاف طراحی و بهینهسازی انتقال نیرو در کل سازه شده است. این ساختار نمونهای از سازه سهبعدی فلزی است که در پروژههای زیرساختی کاربرد فراوان دارد.
متریال و مشخصات فنی
اعضای اصلی: لوله گازی صنعتی
پوشش محافظ: رنگ پودر الکترواستاتیک ضدخوردگی
اتصالات: فولاد ST37
گرهها: فولاد CK45
پیچها: گرید 8.8 و 10.9
استفاده از متریال استاندارد و پوشش مقاوم باعث افزایش دوام سازه در برابر رطوبت، تغییرات دما و شرایط محیطی جادهای شده است.
ویژگیهای مهندسی سازه

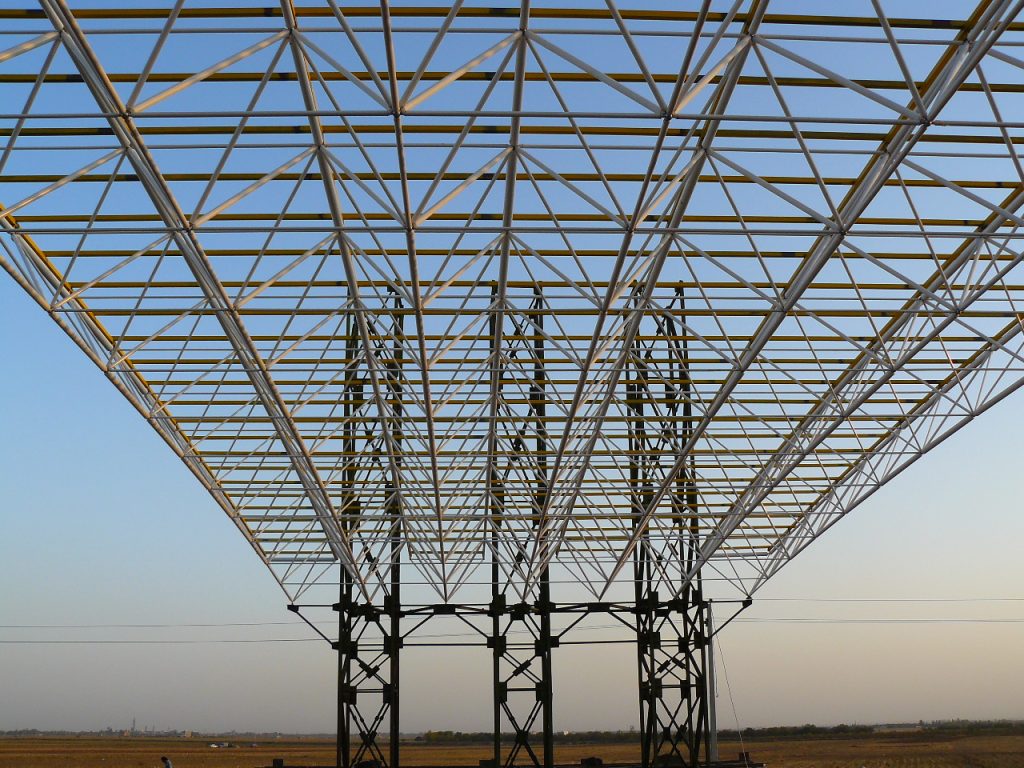

این سقف فضاکار عوارضی با ساختار شبکهای و مدولار طراحی شده و توانایی تحمل بارهای محیطی مختلف مانند باد، بار دینامیکی و ارتعاشات را دارد. سیستم پیچومهرهای نیز سرعت نصب و دقت اجرا را افزایش داده است.
مزایای فنی:
توزیع یکنواخت بار
کاهش وزن سازه نسبت به سیستمهای سنتی
نصب سریع و اقتصادی
سازه مقاوم در برابر خوردگی
قابلیت توسعه یا تغییر سازه در آینده
مزایای اجرای پروژه
اجرای این پوشش شبکهای فلزی باعث ایجاد فضایی ایمن، منظم و استاندارد برای ایستگاه عوارضی شده است. فرم ترکیبی سازه علاوه بر عملکرد فنی، جلوهای مدرن و مهندسی به ورودی مسیر ارتباطی بخشیده است.
جمعبندی
پروژه عوارضی بزرگراه قزوین رشت نمونهای موفق از طراحی سازه فضاکار زیرساختی است که با بهرهگیری از سیستم MERO، مصالح استاندارد و اجرای تخصصی ایران اسپیس فریم، به سازهای مقاوم، سبک و ماندگار تبدیل شده است.
