معرفی پروژه

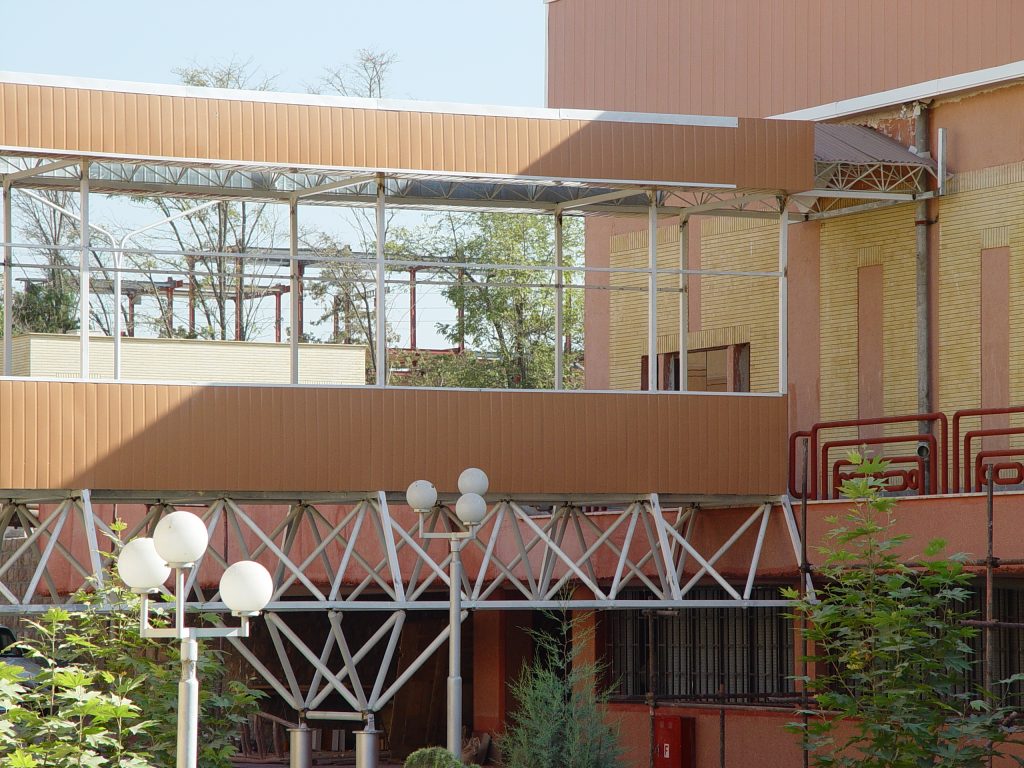

پروژه سازه فضاکار پل عابر پیاده بیمارستان فارابی مشهد نمونهای از طراحی و اجرای سازههای مدرن برای پلهای عابر پیاده با دهانه متوسط است که توسط شرکت ایران اسپیس فریم محاسبه و اجرا شده است. این سازه فضاکار با هدف ایجاد مسیر ایمن و مقاوم برای عبور عابران بین ساختمانهای بیمارستان طراحی شده است و با ترکیب سیستم MERO برای سازه اصلی و سیستم کاتروس برای سایبان، ایمنی و زیبایی سازه را تضمین میکند.
این پروژه در سال ۱۳۸۴ و طی مدت دو ماه اجرا شده و طراحی آن به گونهای انجام شده که علاوه بر مقاومت در برابر نیروهای محیطی، امکان بهرهبرداری آسان و طول عمر طولانی را فراهم کند.
مشخصات ابعادی و وزن سازه
طول پل: ۳۰ متر
عرض پل: ۲.۵ متر
فرم سازه: تخت و سایبان چلیک
مساحت کل: ۷۵ متر مربع
وزن تقریبی سازه: ۱.۵ تن
این مشخصات نشاندهنده یک سازه فضاکار سبک و کاربردی برای پلهای عابر پیاده است که نصب سریع و مقاومت مناسبی دارد.
سیستم سازه و فرم طراحی

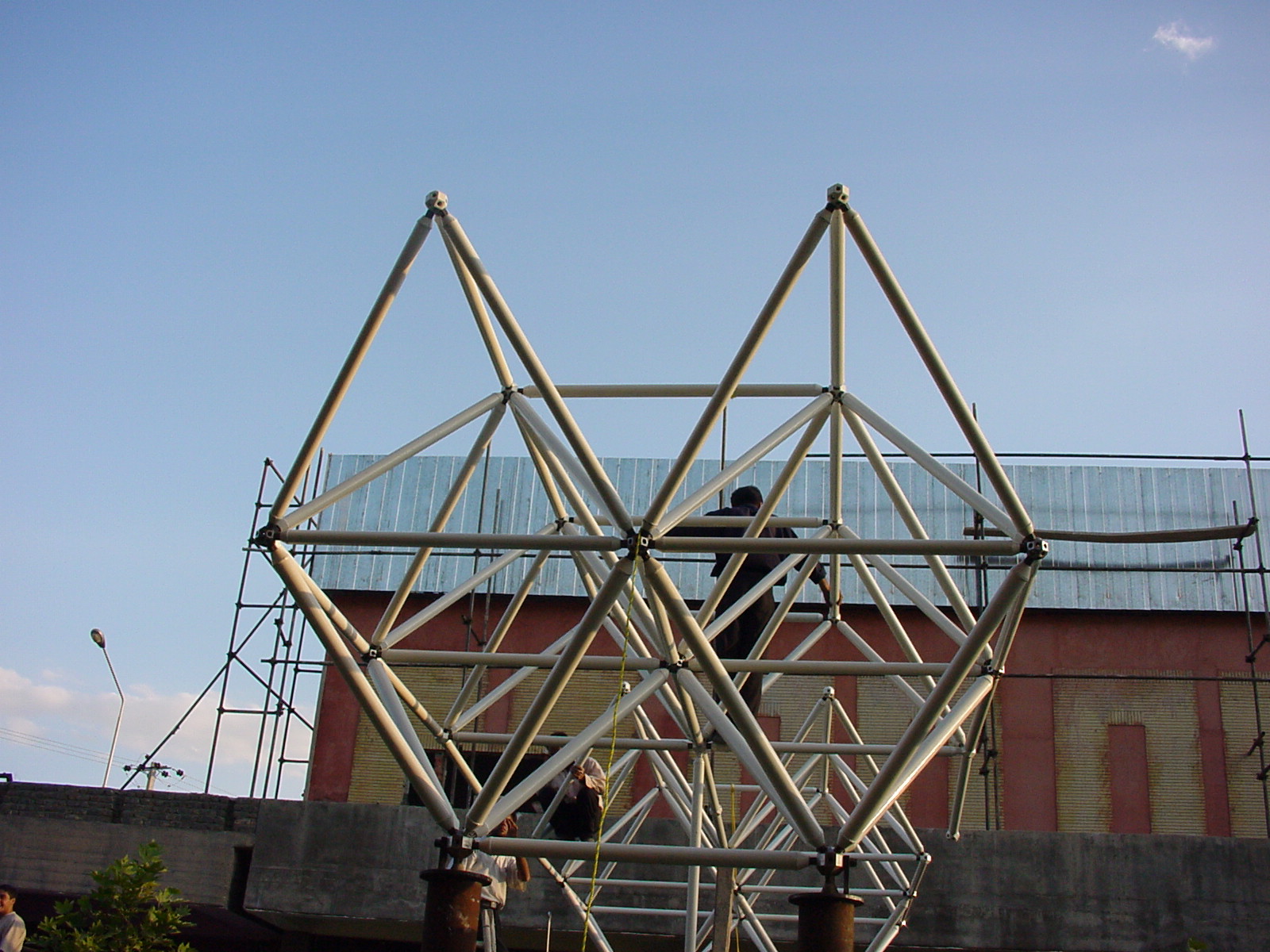

سازه اصلی: گوی و مخروط (MERO)
سایبان: سیستم تکپیچ (کاتروس)
فرم: تخت و چلیک
ترکیب سیستم فضاکار گوی و مخروط با سایبان کاتروس باعث توزیع یکنواخت بار و مقاومت بالا در برابر نیروهای جانبی و وزش باد شده است. فرم تخت و سایبان قوسی (چلیک) علاوه بر استحکام، جلوهای زیبا و مدرن به پل داده است و امکان استفاده ایمن را برای عابران فراهم میکند.
متریال و مشخصات فنی
اعضای اصلی: لوله گازی فولاد ST37
پوشش محافظ: رنگ پودر الکترواستاتیک مقاوم

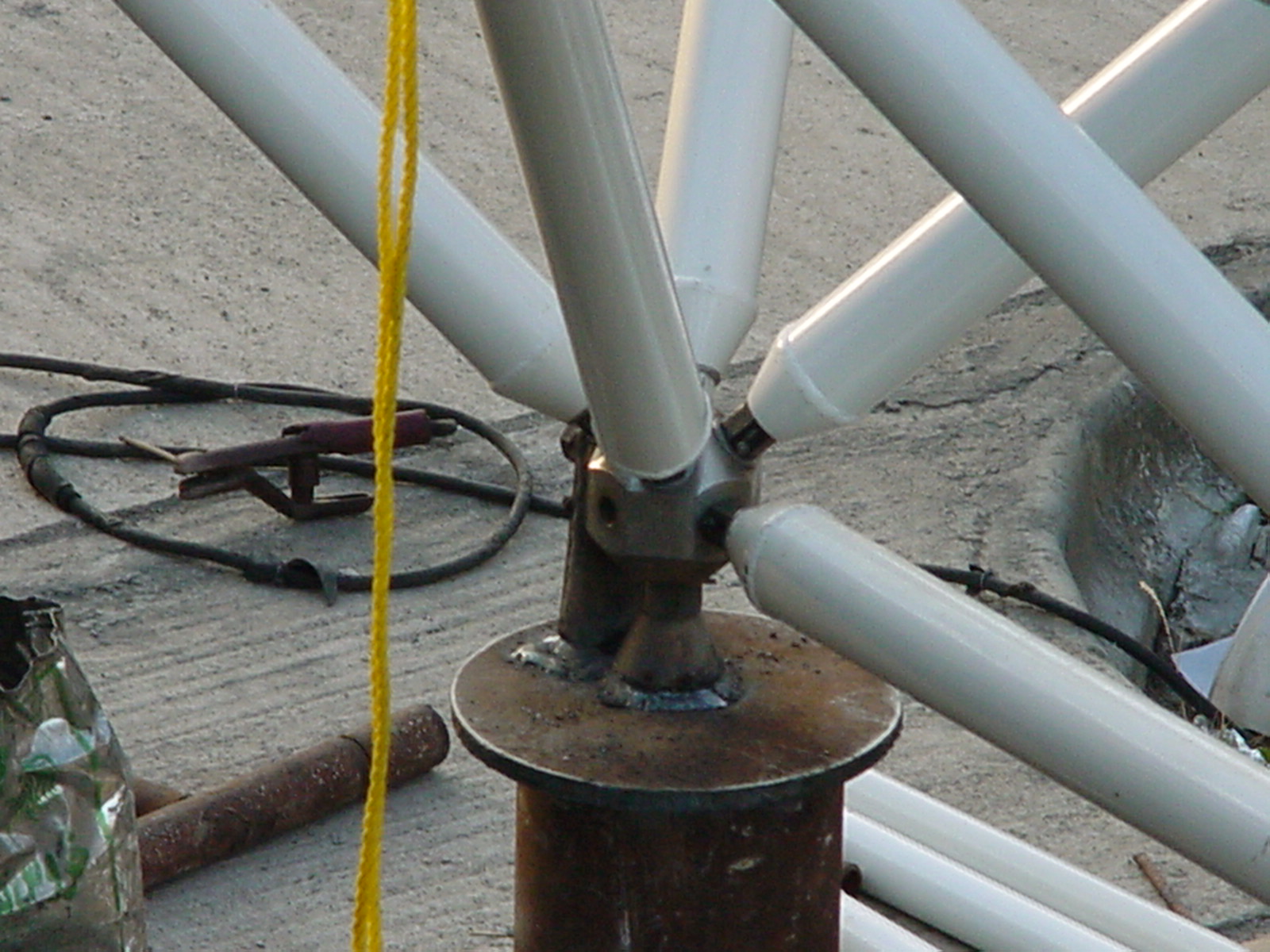

اتصالات و گرهها: فولاد CK45
اسلیوها، مهرهها و پیچها: گرید 8.8 و 10.9
این متریال کیفیت بالا، مقاومت در برابر خوردگی و طول عمر مناسب سازه را تضمین میکند.
ویژگیهای مهندسی سازه
این پل فضاکار بیمارستانی با ساختار شبکهای طراحی شده و توانایی تحمل بار عابران و نیروهای محیطی را دارد. اتصالات پیچومهرهای نصب سریع و دقت بالا و امکان تعمیر و نگهداری آسان سازه را فراهم کرده است.
مزایای فنی:
پوشش دهانه بدون ستون اضافی
سازه سبک و مقاوم
نصب سریع و دقیق
مقاومت بالا در برابر خوردگی
ترکیب سازه اصلی و سایبان با سیستمهای مدرن
با اصول طراحی سازههای فضاکار آشنا شوید. اینجا کلیک کنید.
مزایای اجرای پروژه
اجرای این سازه فضاکار پل عابر پیاده باعث ایجاد مسیر ایمن و استاندارد بین ساختمانهای بیمارستان شده است. طراحی مدولار و ترکیب سیستمهای MERO و کاتروس، علاوه بر عملکرد مهندسی، جلوهای مدرن و زیبا به پل داده و بهرهبرداری از مسیر عابران را بهینه کرده است.
جمعبندی
پروژه پل عابر پیاده بیمارستان فارابی مشهد نمونهای موفق از طراحی و اجرای سازه فضاکار برای پلهای عابر پیاده است که با بهرهگیری از سیستم MERO و کاتروس، متریال استاندارد و اجرای تخصصی ایران اسپیس فریم، به سازهای سبک، مقاوم و ماندگار تبدیل شده است.
